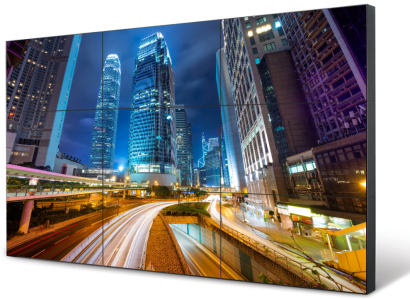

北极马液晶拼接屏（液晶拼接单元）技术参数 |
产品特征 | 工业级设计，五万小时不间断工作，性能稳定
高分辨率，高对比度，超宽视角
超窄边设计，双边拼缝仅 3.5mm
采用 3D 数字化图像处理内核，精确监控更多细节
图像信号增益功能,更加稳定正确的图像控制,实现图像真实还原,提高系统可信赖性
信号接口齐全，支持 CVBS(BNC)、HDMI、VGA、DVI 输入
支持电脑集中控制，可通过电脑进行拼接单元参数调整
自动智能温控系统，节能环保，使拼接单元具有更高的稳定性和可靠性
全金属外壳，防静电,防磁场，防强电场干扰
标准机柜安装结构,标准化、模块化可实现快速拼接安装 |
详细技术参数 |
液晶面板 | 型号 | 46” DID LCD Panel | 49” DID LCD Panel | 55” DID LCD Panel | 65” DID LCD Panel (LTI650FN01) |
物理分辨率 | 1920×1080(H×V) | 1920×1080(H×V) | 1920×1080(H×V) | 3840×2160(H×V) |
像素间距 | 0.53025 ×0.53025 (mm) | 0.5595 ×0.5595 (mm) | 0.63 ×0.63 (mm) | 0.372×0.372 (mm) |
亮度 | 500 (cd/ m ) | 500 (cd/ m ) | 500 (cd/ m ) | 500 (cd/ m ) |
对比度 | 1200:01:00 | 1200:01:00 | 1400:01:00 | 4000:01:00 |
响应时间 | 8ms | 8ms | 8ms | 8ms |
显示色彩 | 16.7M | 16.7M | 16.7M | 16.7M |
视角 | 178°(H) / 178°(V) | 178°(H) / 178°(V) | 178°(H) / 178°(V) | 178°(H) / 178°(V) |
图像 | 屏幕比例 | 16:09 | 16:09 | 16:09 | 16:09 |
画质补偿技术 | LTI、CTI | LTI、CTI | LTI、CTI | LTI、CTI |
运动补偿技术 | AUTO MOVE | AUTO MOVE | AUTO MOVE | AUTO MOVE |
滤波器 | 3D 梳状滤波，数字降噪 | 3D 梳状滤波，数字降噪 | 3D 梳状滤波，数字降噪 | 3D 梳状滤波，数字降噪 |
视频制式 | PAL、NTSC | PAL、NTSC | PAL、NTSC | PAL、NTSC |
信号信源 | 复合视频输入 | CVBS(BNC) ×1； | CVBS(BNC) ×1； | CVBS(BNC) ×1； | CVBS(BNC) ×1； |
数字信号输入 | HDMI×1； 1920x1080@60Hz 向下兼容（配4K方案可支持4K信号输入） | HDMI×1； 1920x1080@60Hz 向下兼容（配4K方案可支持4K信号输入） | HDMI×1； 1920x1080@60Hz 向下兼容（配4K方案可支持4K信号输入） | DP ×1; 3840x2160
HDMI×1； 3840x2160 |
电脑信号输入 | VGA(DB-15) ×1；1920x1080@60Hz 向下兼容 | VGA(DB-15) ×1；1920x1080@60Hz 向下兼容 | VGA(DB-15) ×1；1920x1080@60Hz 向下兼容 | VGA(DB-15) ×1；1920x1080@60Hz 向下兼容 |
数字信号输入 | DVI(DVI-I)×1；1080P(1920×1080) 向下兼容 | DVI(DVI-I)×1；1080P(1920×1080) 向下兼容 | DVI(DVI-I)×1；1080P(1920×1080) 向下兼容 | DVI(DVI-I)×1；1080P(1920×1080) 向下兼容 |
内置拼接控制器 | 电脑集中控制接口 | RS232 | RS232 | RS232 | RS232 |
功能 | 信号任意组合拼接显示，整屏拼接显示，单屏 独立显示，局部拼接显示，一 | 信号任意组合拼接显示，整屏拼接显示，单屏 独立显示，局部拼接显示，一 | 信号任意组合拼接显示，整屏拼接显示，单屏 独立显示，局部拼接显示，一 | 信号任意组合拼接显示，整屏拼接显示，单屏 独立显示，局部拼接显示，一 |
路信号任意窗口漫游、缩放，边框消隐 | 路信号任意窗口漫游、缩放，边框消隐 | 路信号任意窗口漫游、缩放，边框消隐 | 路信号任意窗口漫游、缩放，边框消隐 |
系统 | 自动温控系统 | 自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节 | 自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节 | 自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节 | 自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节 |
约能耗、提高液晶拼接单元的稳定性和可靠性 | 约能耗、提高液晶拼接单元的稳定性和可靠性 | 约能耗、提高液晶拼接单元的稳定性和可靠性 | 约能耗、提高液晶拼接单元的稳定性和可靠性 |
图像信号增益 | 更加稳定正确的图像控制，实现图像真实还原,提高系统可信赖性 | 更加稳定正确的图像控制，实现图像真实还原,提高系统可信赖性 | 更加稳定正确的图像控制，实现图像真实还原,提高系统可信赖性 | 更加稳定正确的图像控制，实现图像真实还原,提高系统可信赖性 |
操作方式 | 电脑集中控制 | 电脑集中控制 | 电脑集中控制 | 电脑集中控制 |
总线控制 | I C | I C | I C | I C |
平均无故障时间(MTBF) | 50000 小时 | 50000 小时 | 50000 小时 | 50000 小时 |
电源 | 宽电压设计 | 100~240V | 100~240V | 100~240V | 100~240V |
功耗 | 185W | 190W | 220W | 300W |
结构 | 外型尺寸 | 1022.98mm*576.87mm*119.2mm（宽×高×深） | 1078.34mm*608.36mm*111.47mm（宽×高×深） | 1213.7mm*684.5mm*116mm（宽×高×深） | 1432.58mm*807.62mm*125mm（宽×高×深） |
显示区域尺寸 | 1018.08mm×572.67mm (宽×高) | 1074.24mm×604.26mm (宽×高) | 1209.6mm×680.4mm (宽×高) | 1430.72mm×805.76mm (宽×高) |
外壳材料 | 全金属外壳，防静电，防磁场，防强电场干扰 | 全金属外壳，防静电，防磁场，防强电场干扰 | 全金属外壳，防静电，防磁场，防强电场干扰 | 全金属外壳，防静电，防磁场，防强电场干扰 |
安装方式 | 标准型机柜、定制型机柜 | 标准型机柜、定制型机柜 | 标准型机柜、定制型机柜 | 标准型机柜、定制型机柜 |
重量 | 整机毛重 | 约 21Kg(含包装) | 约 21Kg(含包装) | 约30Kg(含包装) |
|
整机净重 | 约 18Kg | 约 18Kg | 约28Kg |
|
环境 | 存储温度 | -20℃~65℃ | -20℃~65℃ | -20℃~65℃ | -20℃~65℃ |
工作温度 | 0℃~55℃ | 0℃~55℃ | 0℃~55℃ | 0℃~55℃ |
工作湿度 | 10%~90% | 10%~90% | 10%~90% | 10%~90% |
品质 | 品质保证 | 产品强制认证（3C）标准生产，ISO9001体系架构流程， | 产品强制认证（3C）标准生产，ISO9001体系架构流程， | 产品强制认证（3C）标准生产，ISO9001体系架构流程， | 产品强制认证（3C）标准生产，ISO9001体系架构流程， |
环保标准 | 所有元器件及包装辅料符合国际环保标准 | 所有元器件及包装辅料符合国际环保标准 | 所有元器件及包装辅料符合国际环保标准 | 所有元器件及包装辅料符合国际环保标准 |
